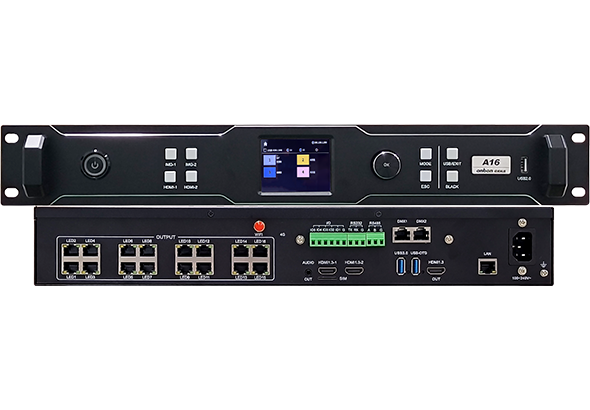

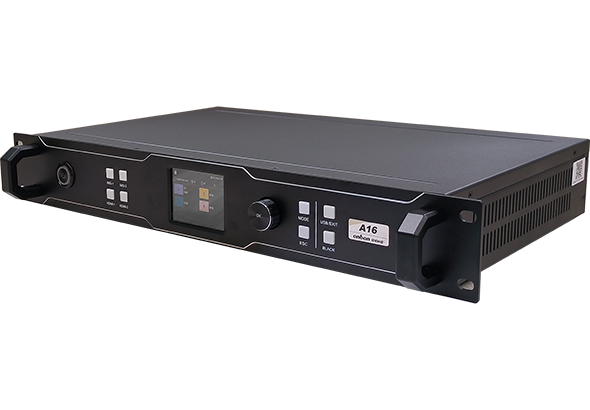

OVP-A16视频服务器支持2路1080P HDMI输入，，1路HDMI 1080P输出。支持外部视频源与外地信号混淆播放。支持超长折屏，，最大宽度可达65280点，，最多支持17折。接纳四核64位Cortex-A55高性能处理器方案，，超强解码能力。
最大带载≤829万像素，，宽度≤4096，，高度≤4096；；
输入接口：：HDMI1.3*2，，支持2路1080P@60Hz；；
标配2.8"液晶屏，，支持多语言菜单界面（中文、、 、英文、、 、越南语）;
标配RS232接口，，便捷接入中控装备；；
标配WiFi？？？椋鉇pp调试和操控；；
1.5U机箱，，重量≤3.5KG。
订单热线：：
0512-36912677/88/99
OVP-A功效特征
1. 高集成装备：：OVP-A多媒体服务器集LED视频控制器、、 、素材播放器、、 、中控装备的功效于一体，，可同时带载LED显示屏和LCD液晶屏，，
适用于KTV包房、、 、聚会报告厅、、 、展览展厅、、 、广告传媒等多媒体显示应用场合。
2. 云平台治理：：支持信息集群宣布，，支持云平台远程播控，，支持截屏监看和一键关屏，，支持城市应急广播;
3. 同异步融合：：支持2路视频输入源与外地节目信息混淆播放，，画面恣意叠加，，无邪组合;
4. 多视频区：：支持2个外部视频区和10个外地视频区;
5. 超强带载：：支持4K@60Hz视频输出。折行方式支持65,280点超长带载;
6. 单源多窗：：支持单路信号源开多个窗口，，每个窗口可设置差别的截取参数，，使开窗和拼接更无邪;
7. 监视功效：：1路HDMI1.3监视接口，，实时同步LED显示屏画面。也可设置成异显模式，，自力播放差别节目;
8. 接口富厚：：标配RS232/RS485/DMX和多路I/O接口，，支持MODBUS协媾和DMX协议，，
支持种种智慧家居控制器、、 、灯光控制器和MODBUS工业终端(情形传感器等)便捷接入;
标配LAN /WiFi接口，，选配4G接口，，支持MQTT协议，，无缝链接物联网平台;
9. U盘播放：：即插即播，，省心省力;
10. 多端播控：：支持PC软件播控、、 、手机APP智能播控、、 、云平台远程播控、、 、U盘播放;
11. 内置LINUX系统，，更稳固，，更清静!
| 视频输入源 | ||
|---|---|---|
| HDMI1.3×2 | VESA标准：：2K@60Hz向下兼容 | |
| 视频输出端口 | ||
|---|---|---|
| NET×16 |
16千兆网口输出，，通过网线毗连LED显示屏，，直连吸收卡；； |
|
| 音频输入/输出端口 | |
|---|---|
| HDMI音频 | HDMI视频输入端口内嵌 |
| AUDIO_OUT | 3.5mm模拟音频输出接口 |
| 控制接口 | ||
|---|---|---|
| COM | USB控制接口 | |
| LAN | 网络控制接口 | |
| WIFI | WIFI 支持手机App调试和操控 | |
| USB | USB2.0，，支持U盘插入，，可导出屏幕参数文件 | |
| RS232 | 串口控制接口，，可接入中控装备 | |
| 主要功效 | |
|---|---|
| 通讯功效 | 支持局域网通讯和IP地点设置，，标配RS232中控接口，，选配无线WiFi，，支持手机App调试和操控，， 完成OVP视频装备的相关参数设置和功效设置，，完成对LED显示屏的参数设置 |
| 多语言界面 | 液晶菜单支持中文、、 、英文、、 、越南语等语言界面 |
| 开机LOGO | 支持默认、、 、自界说和无LOGO三种选项 |
| 智能设置 | 支持凭证LED显示屏分辨率自动完成装备参数适配 |
| 画面截取功效 |
支持对输入视频源画面举行截取、、 、局部显示 |
| 点对点功效 | 支持4K×2K@60Hz点对点输出，，支持标准分辨率和部分自界说分辨率？？？矶≤3840，，高度≤2160 注重：：使用4K点对点输出功效时，，请选择较高设置的显卡和电脑！ |
| 亮度调解 | 支持100级亮度调解 |
| U盘播放 | 前置U盘，，支持视频播放、、 、图片播放、、 、视频和图片混淆播放三种模式 |
| EDID设置 | 支持HDMI、、 、DVI信号自界说输入分辨率 |
| 输出控制 | 支持装备输出信号的开启和关闭 |
| 色温调理 |
预设自然、、 、偏暖、、 、偏冷三种显示效果，，用户亦可自界说色温 |
| 工厂复位 |
支持装备恢复出厂设置 |
| 按键锁 | 支持对装备面板设置按键锁定和按键解锁状态，，防止误操作 |
| 工程锁 | 支持对装备设置工程锁 |
| 系统升级和维护 | |
|---|---|
| 固件升级功效 |
支持底层软件和FPGA固件在线升级，，极大利便了系统开发、、 、维护和功效升级，， 为客户有用节约本钱，，降低项目风险 |
| 整机规范 | |
|---|---|
| 输入电压 | 100-240V~50/60Hz |
| 额定功率 | ≤50W |
| 操控方式 | Ledshow Suite（PC软件）、、 、屏小果 手机APP 支持云治理：：iLEDCloud信息宣布云平台、、 、iLEDSys信息宣布平台（企业版/自力布署） |
| 液晶屏 | 2.8”彩色液晶屏，，分辨率320×240 |
| 机箱 | 金刚黑 铝面板 1.5U标准工业机箱 |
| 尺寸 | 482.6mm×225mm×44mm |
| 重量 | ≤3.5KG |
|
情形顺应性 |
|
|---|---|
| 事情温度 |
-30℃～70℃ |
| 情形湿度 |
15%～85% |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰和抗扰度 |
对OVP装备的电源端口、、 、HDMI接口、、 、DVI接口举行无线电骚扰检测。 切合《GB/T 9254.1-2021 信息手艺装备、、 、多媒体装备和吸收机 电磁兼容 第一部分 发射要求》界说的骚扰限值。 骚扰检测切合欧盟《EN 55032：：2015 多媒体装备的电磁兼容性》的划定要求。 骚扰抗扰度检测切合《ICE/EN 61000 电磁兼容性》的划定要求。 |
| 静电放电抗扰度 |
对OVP装备的USB口、、 、HDMI接口、、 、DVI接口举行静电放电抗扰度检测。 试验品级4级，，接触放电8KV。 切合《GB/T17626.2-2018电磁兼容试验和丈量手艺静电放电抗扰度试验》的划定要求。 切合《ICE/EN 61000-4-2》的划定要求。 |
| 浪涌攻击抗扰度 |
对OVP装备的电源端口和网口举行浪涌攻击检测。 试验品级4级，，测试电压4KV。 切合《GB/T 17626.5-2019电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》的划定要求。 切合《ICE/EN 61000-4-5》的划定要求。 |
| 文件名称 | 手艺说明 | 下载次数 | 下载 | 网盘下载 |
|---|---|---|---|---|
|
OVP-A系列多媒体服务器 规格书
版本号：：20260805 |
2777 | |||
|
OVP-A系列多媒体服务器用户手册
版本号：：20250801 |
1656 | |||
|
底层固件升级包 OVP-A系列
版本号：：20260526 |
2246 |
